EN TEKNISK RESA
Bergvärmens historia i Sverige
Hur gick Sverige från ett starkt oljeberoende till att bli ett av världens ledande länder inom värmepumpsteknik? Följ utvecklingen från 1800-talets termodynamik och 1970-talets energikriser till dagens inverterstyrda och uppkopplade bergvärmesystem.
FYSIKEN KOM FÖRST
Värmepumpens princip föddes långt före bergvärmen
Att utvinna lagrad solenergi ur berggrunden är en svensk specialitet, men själva grundprincipen bygger på över 150 år gammal termodynamik. Långt innan de första energibrunnarna borrades i svenskt urberg utvecklades teorin och maskintekniken som gör det möjligt att flytta värme från en kallare till en varmare plats.
Sadi Carnot
Den franske fysikern Sadi Carnot beskriver sambandet mellan värme och mekaniskt arbete och lägger grunden till det som senare blir känt som Carnotcykeln. Hans arbete blir en viktig grund för termodynamiken och förståelsen av de processer som används i kylmaskiner och värmepumpar.
William Thomson (Lord Kelvin)
Den brittiske fysikern William Thomson, senare Lord Kelvin, beskriver hur värme kan hämtas från omgivningen och höjas till en temperatur som kan användas för att värma byggnader. Hans så kallade ”heat multiplier” brukar räknas som en av de första vetenskapliga beskrivningarna av värmepumpen för uppvärmning.
Peter von Rittinger
Den österrikiske ingenjören Peter von Rittinger utvecklar en av de första praktiskt fungerande värmepumparna. Genom mekanisk ångkompression återvinns värme vid saltproduktion i Ebensee – ett tidigt exempel på hur värmepumpsteknik kan minska behovet av tillförd energi.
NÄR ALLT FÖRÄNDRADES
1970-talets svenska värmepumpshistoria
Här berättar vi om två avgörande milstolpar och den utveckling som formade branschen.

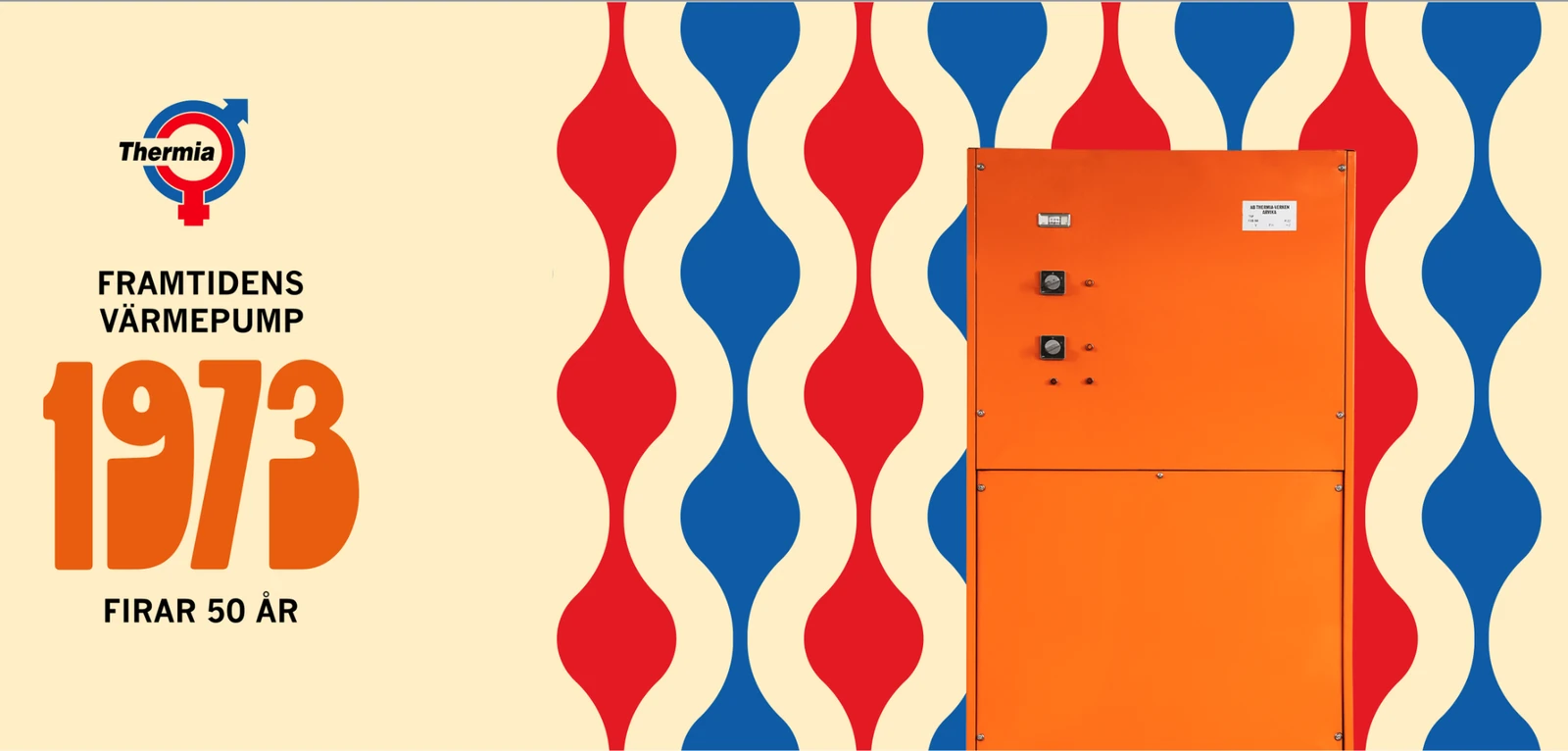

1973 – ARVIKA
Thermia JBC – värmländsk värmepumpshistoria
1977 – TRANÅS
IVT 2000 – bergvärmen tar nästa steg
Fakta: Oljekrisen 1973 blev en katalysator för svensk värmepumpsutveckling. Forskning vid universitet, statliga satsningar och demonstrationsprojekt från bland annat Vattenfall samverkade med pionjärföretag som Thermia och IVT. Tillsammans bidrog dessa initiativ till att skapa en ny marknad och lade grunden för dagens energieffektiva bergvärmelösningar.
DEN SVENSKA RESAN
Bergvärmens utveckling i Sverige
Från pionjärtid till modern värmeteknik – under fem decennier har forskning, energikriser och tekniska framsteg format den svenska bergvärmen.
1970-talet
Pionjärerna & forskningsprojekten
Oljekriserna skapar ett akut behov av alternativa energikällor. Svenska forskningsprojekt och tidiga pilotinstallationer sätter bollen i rullning och lägger grunden för en uppvärmning helt oberoende av olja.
1980-talet
Borrtekniken & marknaden tar form
Metoderna för djup energiborrning förfinas och de första serietillverkade pumparna installeras. Samtidigt sätts den unga branschen på prov med kraftiga marknadssvängningar när oljepriser och stödsystem ändras.
1990-talet
Slutna system & standardisering
Slutna polyetenkollektorer tar över från öppna grundvattensystem. Erfarenheterna från pionjäråren omvandlas till branschnormer, mer precisa beräkningsmodeller och avsevärt högre driftsäkerhet.
2000-talet
Det stora villagenombrottet
Bergvärmen slår igenom på bred front i svenska villor. En etablerad borrbransch och en stark våg av konverteringar från gamla olje- och elpannor gör tekniken till det självklara standardvalet.
2010-talet
Invertertekniken förändrar driften
Varvtalsstyrda kompressorer etableras som standard. Värmepumpen anpassar kontinuerligt sin effekt efter husets faktiska behov i stunden, vilket ger längre och jämnare driftcykler, färre start och stopp samt en mer energieffektiv drift.
2020-talet
Smarta och integrerade energisystem
VARFÖR JUST SVERIGE?
Från energikris till svensk framgångssaga
Sveriges starka ställning inom värmepumpsteknik är ingen tillfällighet. Ett stort behov av uppvärmning, goda förutsättningar för energiborrning och långvariga satsningar på forskning och teknikutveckling skapade tillsammans en marknad där värmepumpen skulle få ett ovanligt stort genomslag
Ett klimat där uppvärmning spelar stor roll
Svenska hus behöver värme under en stor del av året. När uppvärmningsbehovet är stort blir också vinsten av en effektiv värmepump betydande. Det skapade starka ekonomiska drivkrafter för både villaägare och fastighetsägare att minska mängden köpt energi för uppvärmning.
Berggrund som lämpar sig för energibrunnar
På många håll i Sverige finns goda geologiska förutsättningar för bergvärme, med berggrund som kan nås och användas för djupa energibrunnar. Tillsammans med utvecklingen av svensk borrteknik gjorde detta berggrunden till en praktiskt användbar och långsiktig energikälla för många fastigheter.
Forskning mötte svensk industri
Sveriges utveckling drevs inte enbart av värmepumpstillverkarna. Universitet, myndigheter, energibolag, borrentreprenörer och industrin bidrog med forskning, demonstrationsanläggningar och praktisk erfarenhet. Samspelet hjälpte tekniken att gå från tidiga försök till driftsäkra system som kunde installeras i stor skala.
Sverige behövde bort från oljan
Oljekriserna på 1970-talet visade tydligt sårbarheten i Sveriges stora beroende av importerad olja. Jakten på alternativa uppvärmningsformer intensifierades och värmepumpen blev en av flera tekniker som kunde minska behovet av fossila bränslen. Det gav den svenska värmepumpsutvecklingen en kraftig skjuts.
Sveriges försprång byggdes inte på en enda uppfinning. Det växte fram när ett stort värmebehov och goda geologiska förutsättningar mötte forskning, industriell kompetens och ett samhälle som aktivt sökte alternativ till oljan.
50 ÅR AV UTVECKLING
Samma fysik – en helt annan värmepump
Grundprincipen har inte förändrats. Värmepumpen flyttar fortfarande energi från en kallare värmekälla till husets värmesystem. Men kompressorer, styrning och övervakning har utvecklats enormt – från tidiga start/stopp-maskiner till dagens inverterstyrda och uppkopplade system.

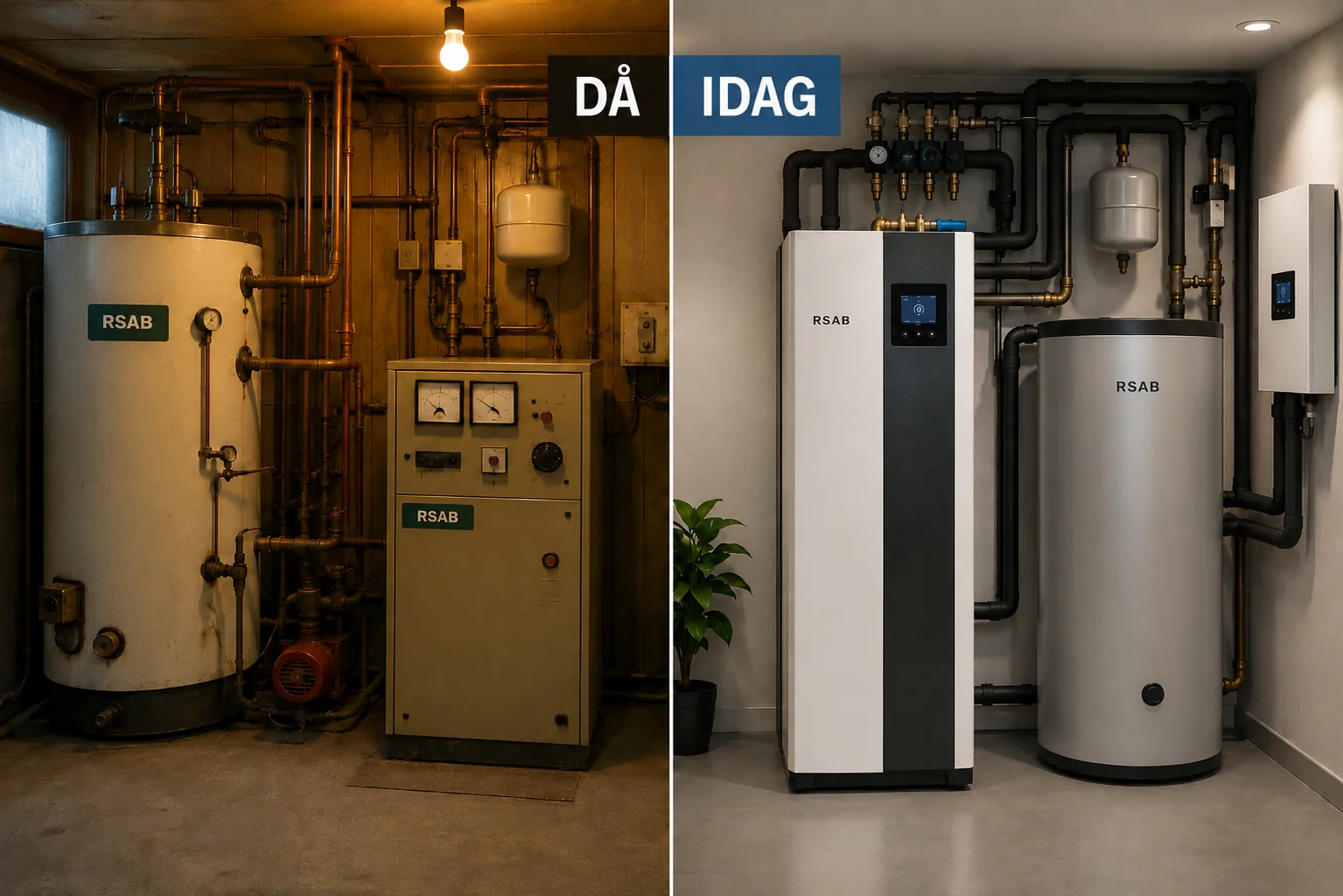

DÅ – Tidiga system
- Fast kompressoreffekt
Kompressorn arbetade alltid med 100 % fast effekt. - Frekvent start/stopp-drift
Reglerades via till- och frånslag med högre slitage. - Enkel manuell reglering
Styrdes huvudsakligen via mekaniska termostater. - Lokal driftinformation
Ingen fjärråtkomst eller historisk driftdata. - Isolerad värmekälla
Fungerade helt separat utan extern samverkan.
IDAG – Moderna system
- Variabel invertereffekt
Kompressorn anpassar effekten steglöst i realtid. - Jämn kontinuerlig drift
Arbetar med längre driftcykler och minimalt slitage. - Intelligent systemstyrning
Styrs automatiskt via väderdata och värmekurvor. - Uppkopplad övervakning
Full kontroll och energianalys via mobilapplikation. - Integrerat energisystem
Samverkar aktivt med solceller och elpriser.
Bergvärmens historia är långt ifrån färdigskriven
Grundprincipen har bestått i snart två sekel, men tekniken runt omkring den fortsätter att utvecklas. Framtidens bergvärme handlar allt mer om smartare styrning, effektivare drift och hur värmepumpen kan samverka med resten av husets energisystem.
Smartare styrning
Moderna styrsystem kan använda information om husets värmebehov, utomhustemperatur, väderprognoser och elpriser för att planera driften bättre och producera värmen när den behövs som mest.
Effektivare drift
Kompressorer, köldmedier, värmeväxlare och reglerteknik fortsätter att utvecklas. Målet är detsamma som tidigare – att leverera så mycket användbar värme som möjligt med så liten mängd tillförd elenergi som möjligt.
Smart hem
Bergvärmepumpen blir allt mer en del av husets samlade energisystem. Solceller, energilagring, effektstyrning och annan energianvändning kan samverka för att utnyttja både producerad och köpt energi smartare.
Från 1824 till dagens bergvärmepump
Från Sadi Carnots banbrytande arbete inom termodynamik till svenska pionjärföretag som Thermia och IVT har utvecklingen drivits framåt av forskning, innovation och behovet av effektiv uppvärmning. Dagens bergvärmepumpar är resultatet av närmare två sekel av tekniska framsteg, men grundprincipen är fortfarande densamma: att hämta energi från en kallare källa och höja temperaturen till en nivå som kan värma huset och producera varmvatten.
Vill du se hur energibrunnen, köldbäraren, köldmediet, kompressorn och värmesystemet samverkar i praktiken?
